煤礦企業采購錨桿托盤專用液壓機

責任編輯：[山東威力重工]人氣：-發表時間：2024-04-02

錨桿托盤是一種跟錨桿配套使用的產品，是礦井支護材料的一種，用于配合錨桿（置于巖體中并與巖體緊密接觸的桿件）的支護。錨桿托盤的類型有很多，一般廣泛被應用的主要是蝶形托盤和平板形托盤。蝶形托盤的承載效果要比平板形托盤的效果好。相對而言，蝶形托盤的效果要優于平板形托盤。錨桿托盤是支撐錨桿的重要工具，錨桿托盤的好壞跟錨桿的支護效果有很大的關系。錨桿托盤液壓機有低、中、高三種配置。沖壓錨桿托盤液壓機噸位有200噸、315噸、400噸、500噸、630噸、1000噸、不同噸位的液壓機，其價格不同，另外，即使沖壓錨桿托盤液壓機噸位相同，但是壓機的工作臺面以及開口行程大小不同，其液壓機價格也有差異。可來我公司定做模具配套一次成型精工生產錨桿托盤專用液壓機，四柱錨桿托盤液壓機的定做生產等。本身山東威力重工在錨桿托盤專用液壓機的研發與應用方面就比同行業的其他廠家略勝一籌。

山東威力重工在錨桿托盤成型液壓機的設計生產上有成熟的生產實踐經驗，先后為山東濟寧、泰安、鄒城，內蒙古鄂爾多斯，山西太原、山西陽泉、山西臨汾，陜西榆林、陜西西安，河北等地做過315噸錨桿托盤成型液壓機、400噸錨桿托盤成型機、500噸、630噸、1000噸錨桿托盤液壓機，經驗豐富，技術嫻熟，可配備相關的模具以及自動送料設備。有需求就有應用，理論聯系實際，在實踐應用的基礎上日趨完善！定做的錨桿托盤專用液壓機性價高，廠家直銷，配送上門，派人免費安裝調試，還可享受公司質保一年，終身維修服務。所以大量加工錨桿托盤的廠家來到山東威力重工訂購這種錨桿托盤專用液壓機。

四柱錨桿托盤生產液壓機

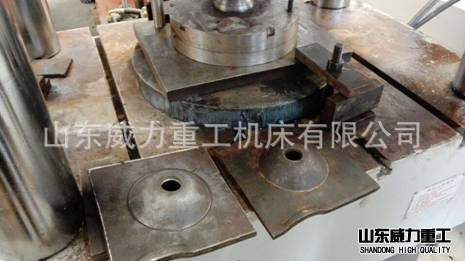

成品展示

山東威力重工生產的錨桿托盤液壓機的優越性：

★ 四柱式結構，剛性好、精度高；結構緊湊、性價比高經濟適用。

★ 液壓控制采用插裝閥集成系統，沖擊小、動作可靠，使用壽命長，泄露點少。

★ 新型油缸密封元件，可靠性強，壽命長。

★ 拉伸、壓邊滑塊可連成一體，實現單動工藝動作。

★ 導軌自動潤滑裝置。

★ 機電一體化安全裝置。如：油缸下腔支撐回路、油缸上下腔互鎖回路等，安全性優越。

★ 電氣系統采用P L C控制。

★ 可實現定壓、定程兩種成型工藝，具備保壓延時功能，延時時間可調。

★ 工作壓力、行程可在規定范圍內按工藝要求調節，操作簡便。

錨桿托盤液壓機適用于可塑性的壓制工藝，如沖壓、彎曲、翻邊、薄板拉伸等。也可從事校正、壓裝、砂輪成型、冷擠金屬零件成型、粉末冶金制品的壓制成型工藝。具有獨立的動力機構和電器系統，并采用按鈕集中控制，可實現手動和自動兩種操作方式。工作壓力，行程范圍均可根據工藝需求在規定的范圍內進行調整，并能完成定壓和定程兩種工藝方式。

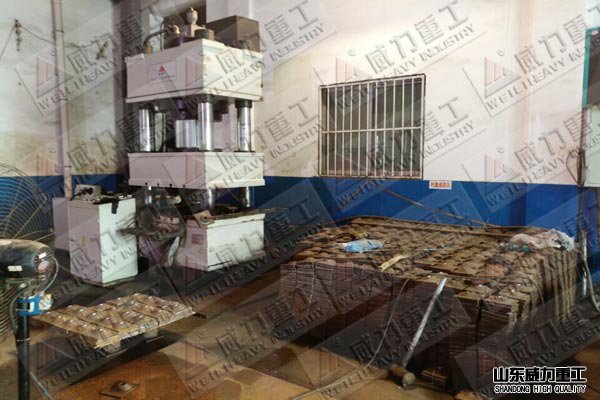

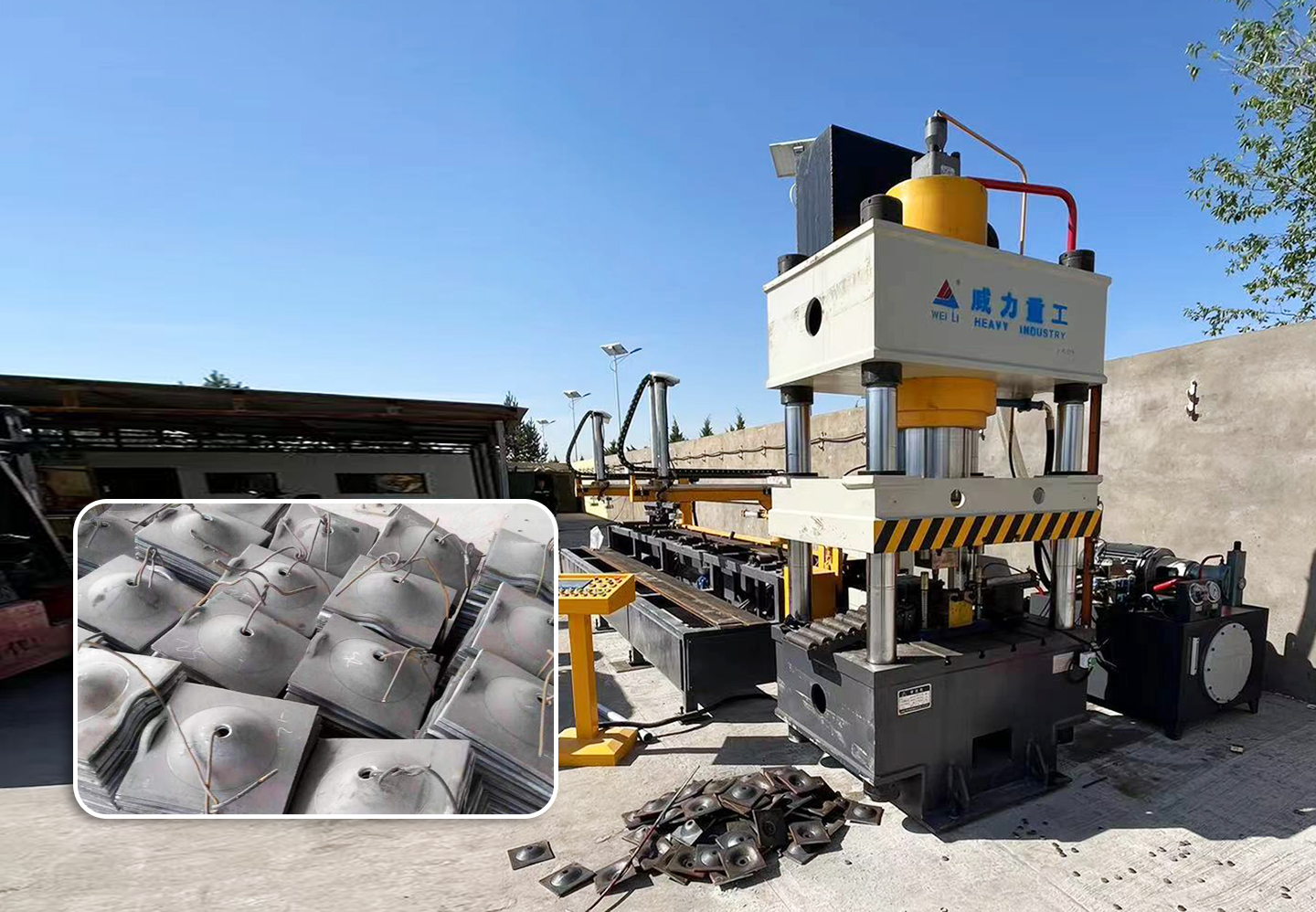

400噸四柱錨桿托盤專用液壓機

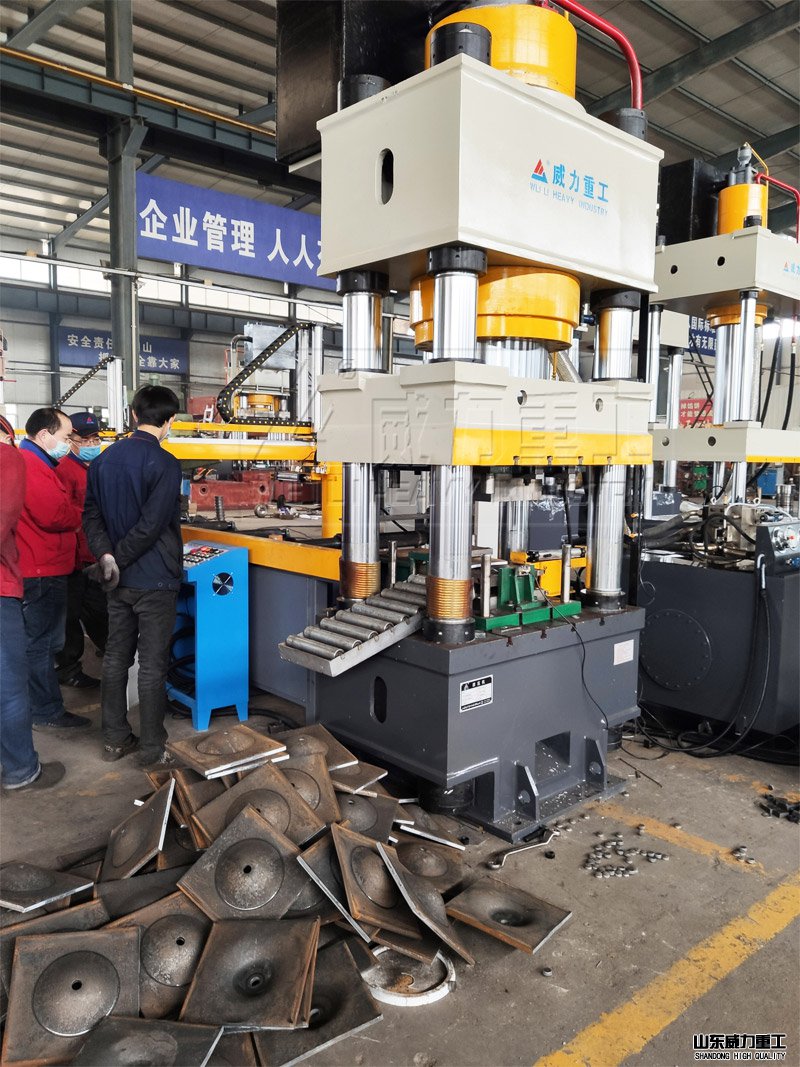

500噸錨桿托盤液壓機

500噸錨桿托盤四柱液壓機

山東威力重工專業生產制造錨桿托盤生產設備，配套各種規格成型模具，一次選擇省時省事。錨桿托盤液壓機的自動送料機構，輔以自動出件機構即可實現錨桿托盤成型的自動生產，避免工人的手進入模具工作區，防止安全事故。同時，該機構支持連續工作，可較大地提高生產率。
礦用錨桿托盤自動化生產線工藝過程：

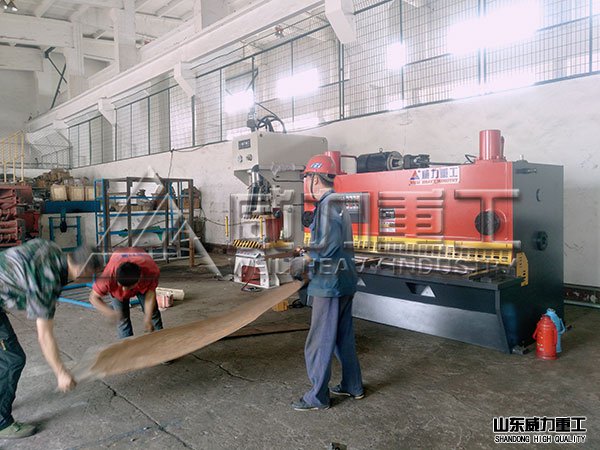

1、按礦井不同巷道支護需要，使用剪板機將鋼板剪切成所需規格的鋼板。

2、凸型的上鋼模固定在液壓機的活塞柱上，凹型的下鋼模固定在液壓機的底板上，上下模要求同心度誤差不能超過0.1MM，錨桿托盤凸形部位的傾角為30度，采用改進型四柱液壓機進行壓制成型。

3、根據不同直徑的錨桿桿體需要的規格進行鉆孔，鉆孔位置在錨桿托盤平面的中心位置進行，不得偏斜，鉆孔可采用鉆床和沖床兩種方式。外子結束后，對錨桿托盤進行防腐處理。

4、壓制成型的錨桿托盤經由自動送禮帶傳送出去，整個過程操作簡單方便，一次剪切成型，提高了生產效率，減少了人力資源，為礦山企業帶來了更大的經濟效益，是目前錨桿托盤生產制造的理想設備。

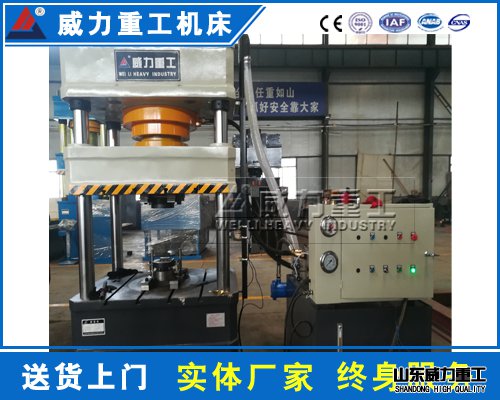

315噸錨桿托盤四柱液壓機

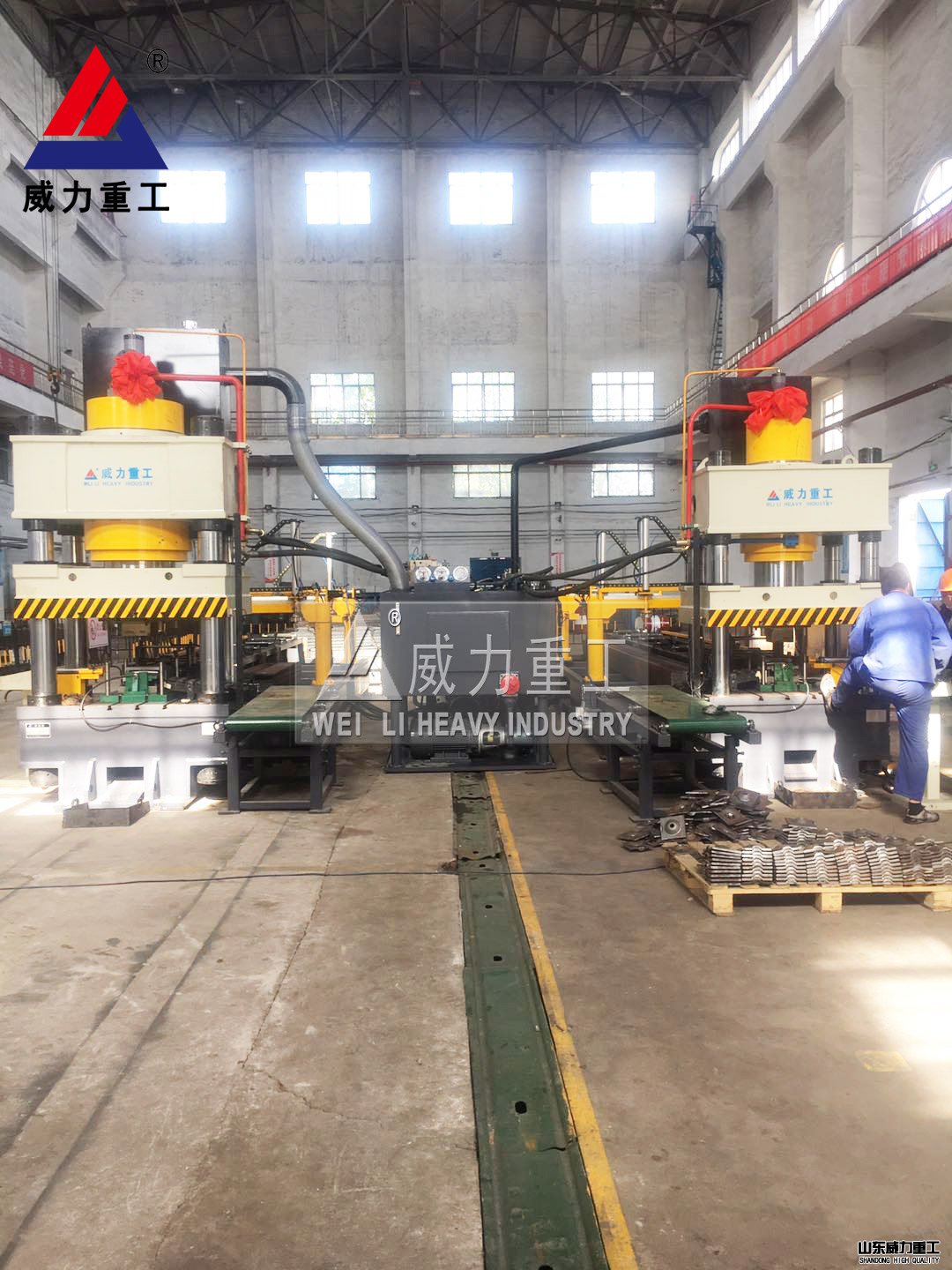

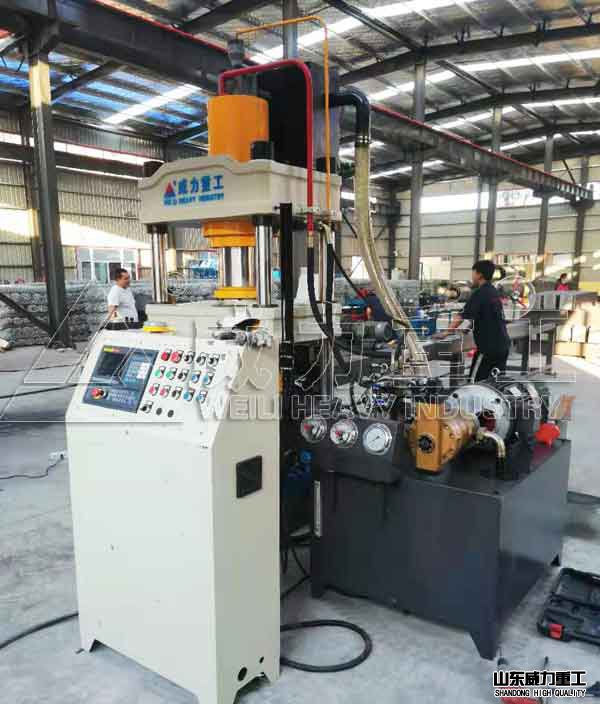

200噸錨桿托盤自動化生產客戶現場

200噸錨桿托盤液壓機自動化生產現場

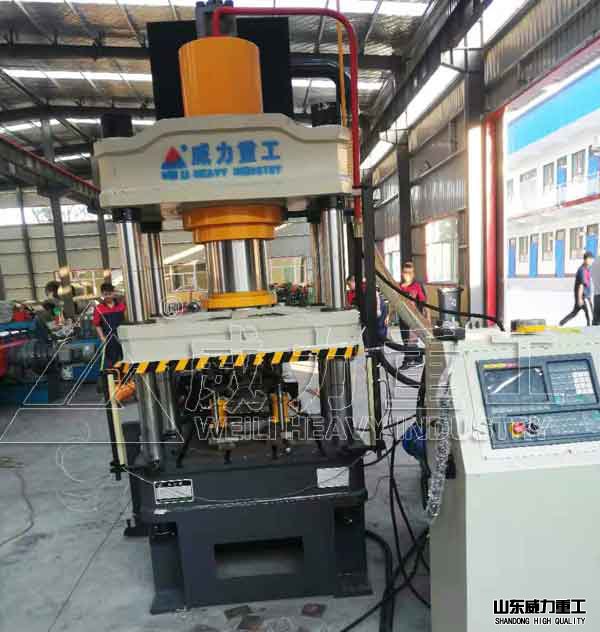

200噸錨桿托盤生產線

200噸礦用錨桿托盤液壓機工作臺面800x800mm，沖壓錨桿托盤規格型號比較小，大約是120*120*10左右錨桿盤，選配伺服控制系統，速度快，效率高，節能省電。根據客戶要求配模具、自動送料裝置。

礦用錨桿托盤專用液壓機的技術參數：更多詳細咨詢銷售經理-18306370978（同微信號）

項目		單位 Unit	YW32 -100T	YW32- 200T	YW32 -315T	YW32 -500T	YW32 -630T	YW32 -800T	YW32 -1250T	YW32 -2000T
公稱力		kN	1000	2000	3150	5000	6300	8000	12500	20000
回程力		kN	260	400	630	1000	1200	1200	2000	4000
頂出力		kN	--	400	630	1000	1600	2000	3150	3150
液體工作壓力		MPa	25	25	25	25	25	25	25	25
滑塊行程		mm	500	500	800	800	9000	900	800	800
頂出很大行程		mm	--	250	300	300	300	300	300	400
滑塊距工作臺很大距離		mm	700	800	1250	1200	1200	1400	1400	1400
滑塊行程速度	快下	mm/s	50	100	100	100	100	100	100	100
	工作	mm/s	5-10	5-12	5-12	5-12	5-12	5-12	5-12	5-12
	回程	mm/s	40	80	60	80	80	80	80	80
頂出行程速度	頂出	mm/s	--	80	80	80	80	60	70	70
頂出行程速度	退回	mm/s	--	100	100	100	100	100	100	100
工作臺有效面積	左右	mm	720	1000	1250	1400	1600	1500	2200	4000
工作臺有效面積	前后	mm	580	1000	1120	1400	1600	1500	1800	3000
大約外形尺寸	左右	mm	2160	2800	3200	4000	4200	4800	5000	6000
	前后	mm	580	1000	2500	1400	1600	1500	1800	3000
	高度	mm	2900	3000	4250	4500	5000	5500	6000	7000
電機功率		kW	5.5	7.5	18.5	37	37	37	74	90

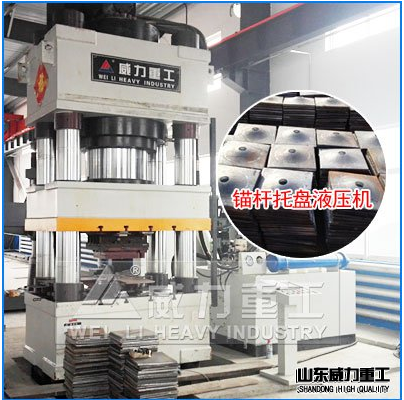

1000噸錨桿托盤液壓機生產現場圖片

礦用錨桿托盤專用液壓機特點：

礦用錨桿托盤液壓機功能：適用于可塑性材料的壓制工藝，如沖壓、彎曲、翻邊薄拉伸等也可從事校正、壓裝、塑料制品及粉末制品的壓制成型。

全自動(200噸 315噸 400噸 500噸 630噸)礦用錨桿托盤液壓機設計特點：

1. 本機種之設計采用四柱式開放空間，可適合不同產品之加工，油缸采用行程可調式,下壓行程準確性高.其工作高度與工作面之大小，可依客戶實際需求制作。

2. 模具頭之設計，采用裝卸容易之特點，配合四柱式臺面，可機動互換不同產品之生產，適用于多種小量之工作。

3. 油壓回路設計簡便，馬力需求小，維護保養容易，也可依客戶之工作要求，變更回路設計，達到工作之目地。

4. 桌面下方均裝有輪座，可輕便移動機臺，可省力。效率高。

5. 加裝光電保護器,雙手式按鈕操作.左右加裝亞克力板,安全更有保障.

6. 出力:3T-50T供選擇.

7.工作臺可加裝回轉分度盤,及自動,送料,退料等裝置.

8.雙手操作上下寸動,便于調模.下壓計時,計數、壓力、速度、行程均調整方便。

9.三梁四柱結構，經濟實用，液壓控制采用插裝閥集成系統，減少泄露點，動作可靠，使用壽命長，可實現定壓和定程兩種成形工藝，具備保壓延時功能，工作壓力行程可在規定的范圍內調節，采用按鈕集中控制，可實現手動、半自動、自動三種操作方式。

1、錨桿托盤液壓機采用三梁四柱結構，三梁四柱液壓機是一種常見的液壓機結構形式之一，又稱萬能液壓機，是一種以液壓油為工作介質，用來傳遞能量以實現各種工藝的機器。三梁四柱液壓機被廣泛應用于機械工業的許多領域，例如在鍛壓（塑性加工）領域中，可用于自由鍛造、模鍛、沖壓(板料成型）、擠壓、剪切、拉伸、彎曲成型及超塑性成型等許多工藝中，也可用于粉末制品、塑料制品、磨料制品、金剛石成型、校正壓裝、打包、壓磚、橡膠注塑成型等不同工業領域。

2、錨桿托盤液壓機具有獨立的動力結構及電器系統，并采用按鈕集中控制，可實現點動，半自動操作方式。本機器的工作壓力、行程范圍均可根據工藝需要進行調整。注：礦用錨桿托盤四柱液壓機機器泵站和主體連體式設計，單獨泵站。

3、錨桿托盤液壓機缸底、鋼筒、活塞、活塞桿整體鍛打，材料：45#鋼。

4、礦用錨桿托盤四柱液壓機活塞桿離了氮化，表面滲碳淬火，深度：0.03mm~0.04mm，電鍍硬鉻，層厚0.04mm~0.05mm4.立柱采用45#中碳鋼，進行調質處理，表面淬火處理，電鍍。

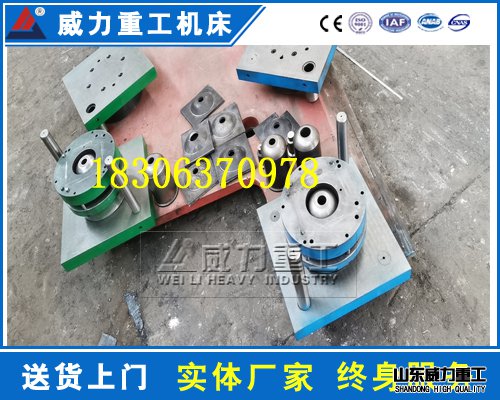

錨桿托盤模具

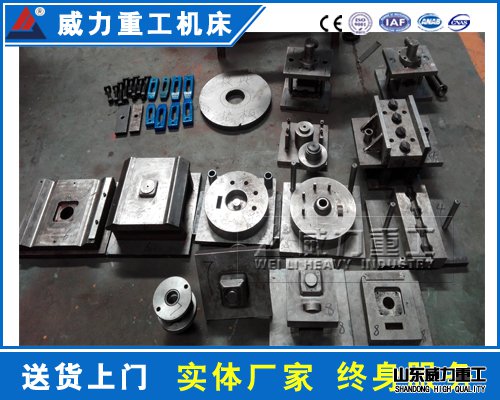

客戶定制錨桿錨盤模具

可按客戶要求加工定制，如液壓機的臺面大小、行程長短、開口高低、工作壓力、運行速度、自動上下料、自動/半自動等。量身打造優質液壓機設備，滿足客戶生產工藝需求，歡迎致電：0632-5680515,183-0637-0978（微信號同手機）真誠期待！

大部分客戶都很想知道錨桿托盤液壓機多少錢一臺？沖壓錨桿托盤液壓機噸位有200噸、315噸、400噸、500噸、630噸、800噸、1000噸、不同噸位的液壓機，其價格不同，另外，即使沖壓錨桿托盤液壓機噸位相同，但是所配備功能不同、模具送料情況不同，（有的僅僅是壓型，有的連沖壓帶剪切）壓機的工作臺面以及開口行程大小不同，其價格也有差異，因此客戶需要根據自身的工作需求來選擇合適的壓機。

液壓系統說明：

1、液壓系統裝置布置在機身右側。

2、液壓系統采用插裝閥集成系統，動作靈敏、工作可靠、密封性能好等特點。

3、液壓泵站由油箱、高壓泵、電動機、插裝閥等組成，油箱系鋼板焊接。油箱采用封閉式油箱，設有放油塞，使清潔換油方便。油泵吸油口裝有吸油濾清器，確保油的清潔度，保證油泵和閥的使用壽命，泵站帶有水冷散熱。

4、液壓系統密封可靠，不滲漏，主要管路采用法蘭連接，管路設有防震措施。

電器控制系統：

1、電器柜裝有空氣開關、繼電器等電器。

2、對錨桿托盤液壓機的各種信號，限位與壓力動作實現程序聯鎖。

3、設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關。

四柱錨桿托盤自動化生產液壓機

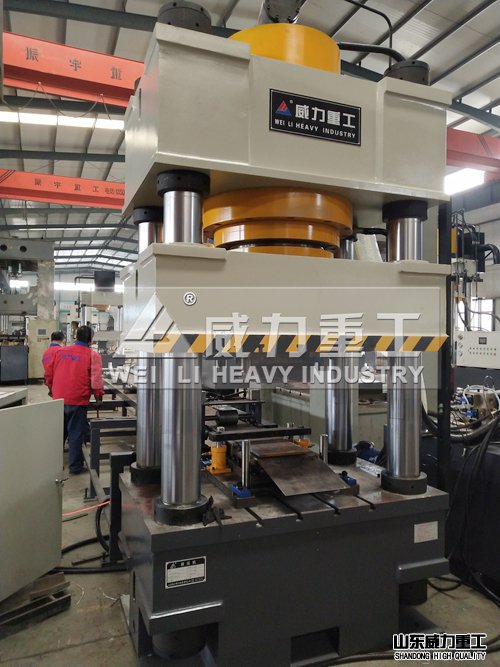

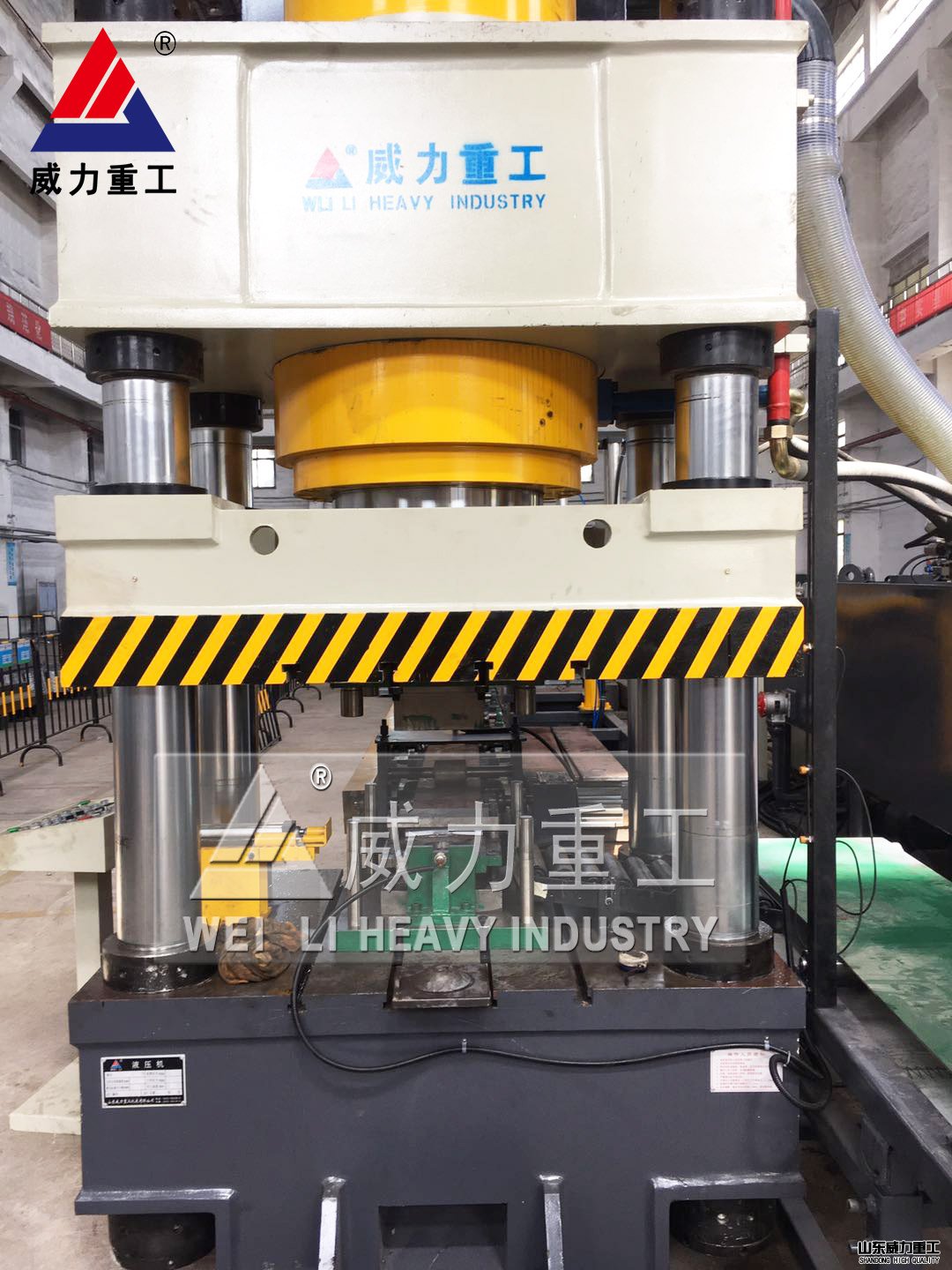

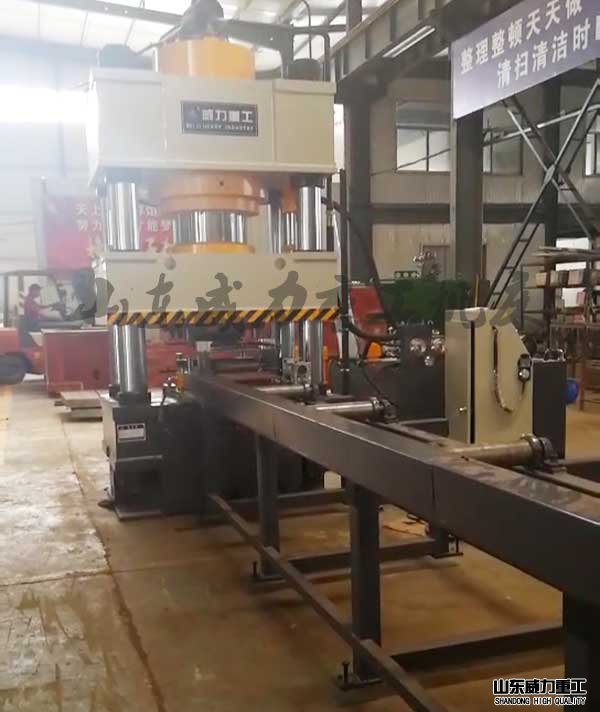

630噸錨桿托盤自動化液壓機

錨桿托盤液壓機生產線細節圖
錨桿托盤液壓機控制柜

可選附件或功能：

●移動工作臺

●沖裁緩沖裝置

●壓邊滑塊、液壓墊四角分別調壓裝置（拉伸不對稱零件）

●光電保護裝置

●換模用浮動導軌和滾動托架

●模具快速夾緊機構

●行程、壓力、速度數顯數控裝置

●觸摸工業顯示屏

●液壓系統加熱、冷卻裝置。

錨桿托盤是管縫錨桿的一個部件之一zmjt051，其材料采用、焊環、軋頭制作桿體，繞環切割制作擋環，剪板、沖型、沖孔制作托盤，桿體、擋環。錨桿托盤的類型有很多，礦井中常用的主要有蝶形托盤和平板形托盤。蝶形托盤的承載效果要比平板形托盤的效果好。錨桿托盤作為錨桿支護系統中一個重要部位，其性能直接影響到錨桿的支護效果。托盤的作用是把螺母鎖緊力矩所產生的推力傳遞給頂幫，產生初錨力，同時又將巷道頂幫的壓力傳遞給錨桿，產生工作阻力，共同加固圍巖，阻止巷道頂幫的位移。所以在選擇托盤時，一是要滿足錨桿托盤與錨桿桿體在強度上的匹配，避免因為錨桿托盤的強度不夠而造成錨桿穿孔現象。二是要滿足錨桿托盤與錨桿桿體在支護結構上的匹配，避免因錨桿桿體與托盤在支護結構上的不匹配而造成錨桿桿體及螺母受力不均，影響巷道的支護效果。
